moux a écrit:
Bonjour J-Louis, j'aimerais bien que tu nous fasses un tuto sur ta façon de faire, si c’est possible
Bonsoir,
La réalisation de cales est très facile, mais délicat, surtout en 5/100 ou moins, ça ressemble à une feuille de papier. Le plus dure est de trouver la matière première qui se fait sur commande avec souvent de long délais de livraison.
En feuille INOX c'est un peu plus difficile à couper.
J'en ai réalisé deux , 1 en 5/100 et 1 en 1/10.
Salutractions.
Jean-Louis.
| Fichiers joints: |

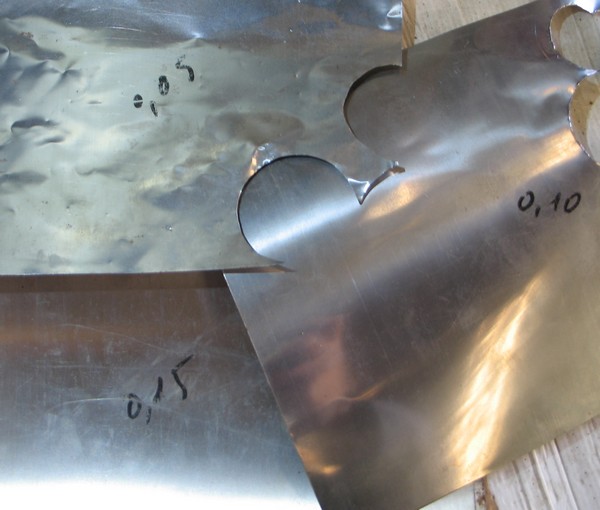

Commentaire: 3 feuilles d’acier laminé à froid écroui en épaisseur de 0,05; 0,1 et 0,15 mm.
IMG_1244.JPG [ 60.44 Kio | Vu 2338 fois ]
|

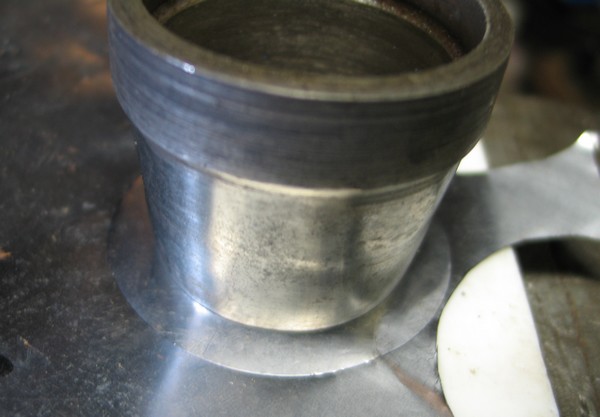

Commentaire: Traçage à l’aide d’emporte-pièces de Ø correspondant à ce que l’on souhaite réaliser.
IMG_1249.JPG [ 48.25 Kio | Vu 2368 fois ]
|

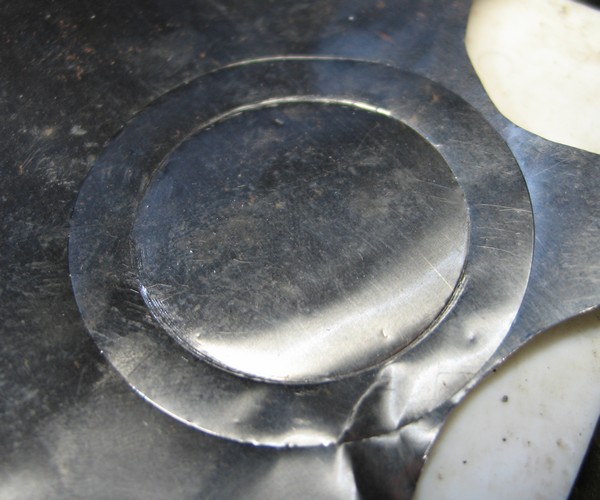

Commentaire: Début du découpage à l’emporte-pièce sur tas en téflon dur.
IMG_1251.JPG [ 73.22 Kio | Vu 2358 fois ]
|

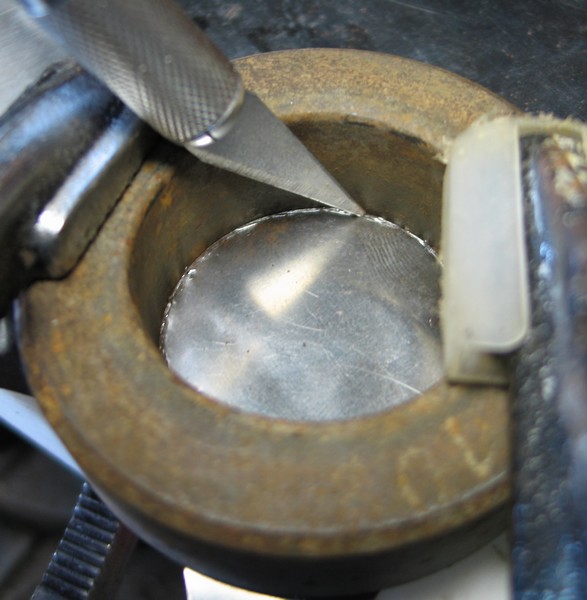

Commentaire: Découpage INT à l’aide d’un cutter de précision.
IMG_1252.JPG [ 73.06 Kio | Vu 2365 fois ]
|

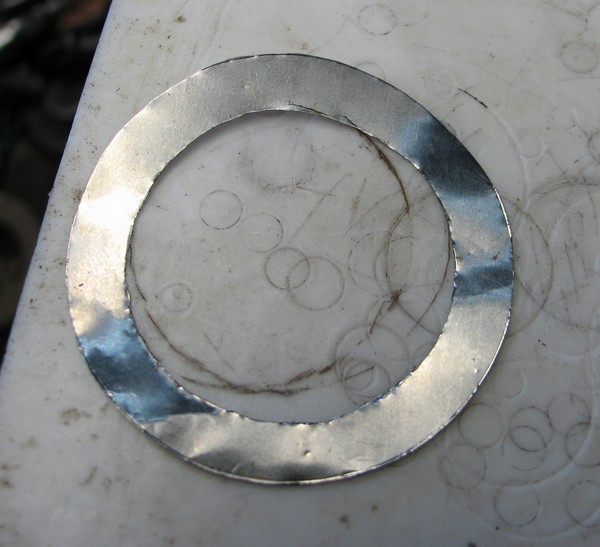

Commentaire: Fin du découpage.
IMG_1253.JPG [ 63.36 Kio | Vu 2373 fois ]
|

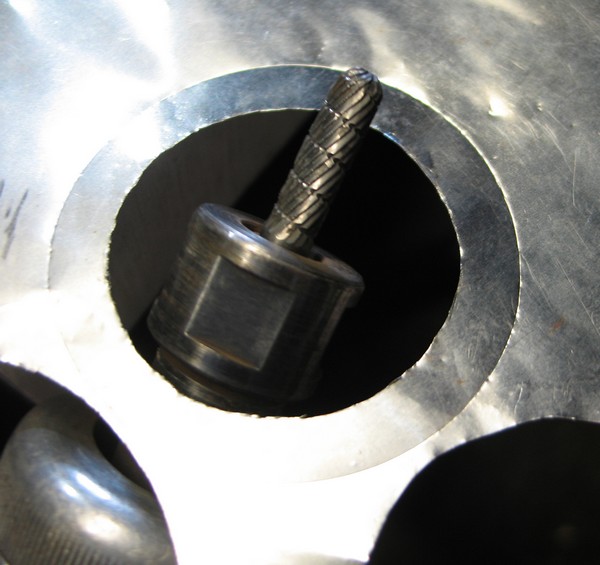

Commentaire: Ebavurage INT à la fraise.
IMG_1254.JPG [ 66.27 Kio | Vu 2371 fois ]
|

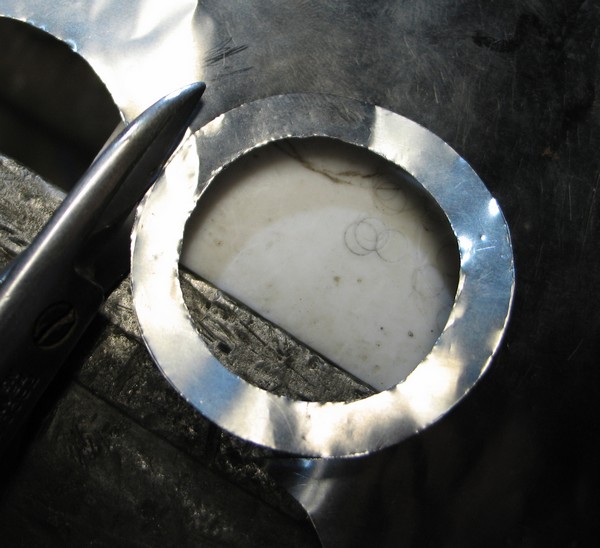

Commentaire: Découpage EXT aux ciseaux
IMG_1257.JPG [ 72.56 Kio | Vu 2348 fois ]
|

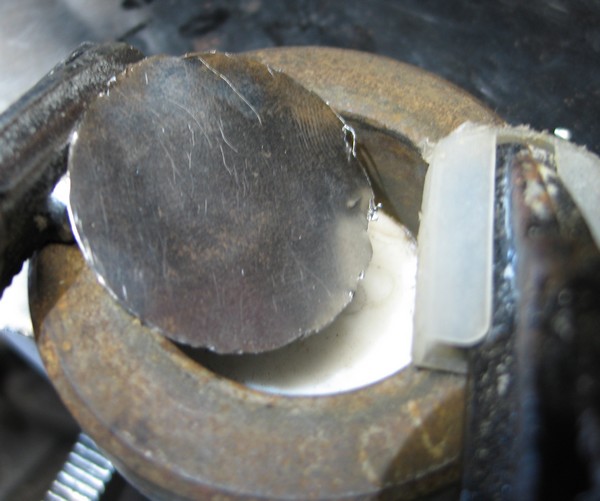

Commentaire: Fin du découpage, ébavurage à la fraise, INT & EXT. Bien vérifier qu’il n’y ai pas de sur épaisseur. S’assurer que la cale entre correctement. Même avec un peu de jeu ne gênera pas à réaliser le jeu latéral du vilebrequin.
IMG_1259.JPG [ 67.71 Kio | Vu 2367 fois ]
|
